产品概述

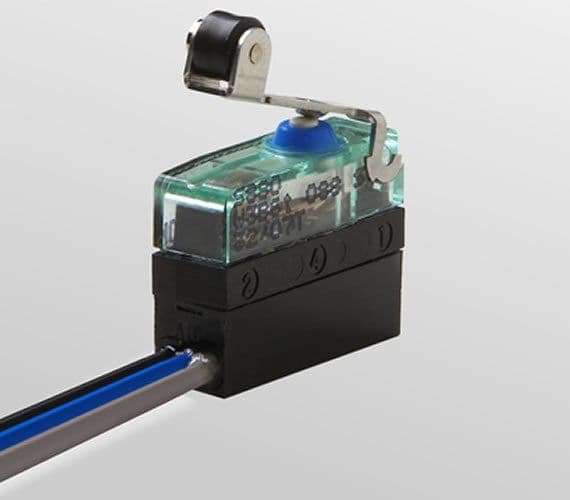

S880 是 Schaltbau（德国）速动开关，属结构形式 B (v4)，适用于轨道交通、工业控制与高可靠性电气设备中的速动切换、限位检测与安全联锁回路。德国原装进口，提供选型支持、技术资料与报价服务。
技术参数
| 触点配置 | SPDT (Form C) subminiature snap-action switch with 3 terminals, positive opening operation, and wiping action速动开关 结构形式 B (v4) |
|---|---|
| 约定发热电流 | 6 A at T = 85°C速动开关 结构形式 B (v4) |
| 约定发热电流 | 6 A at T = 85°C速动开关 结构形式 B (v4) |
| 额定绝缘电压 | 250 V at PD2 / 125 V at PD3 (value for IP40/00)速动开关 结构形式 B (v4) |
| 额定绝缘电压 | 300 V速动开关 结构形式 B (v4) |
| 污染等级 | PD 2 or PD 3速动开关 结构形式 B (v4) |
| 污染等级 | PD 3速动开关 结构形式 B (v4) |
| 额定冲击耐受电压 | 2.5 kV速动开关 结构形式 B (v4) |
| 使用类别 | AC-15, 230 VAC/1.0 A / DC-13, 60 VDC/0.5 A速动开关 结构形式 B (v4) |
| 使用类别 | 240 V AC/1.0 A / DC 60 VDC/0.5 A (General Purpose)速动开关 结构形式 B (v4) |
| 防护等级 | IP40/IP00, IP60/00, IP67/67, IP67/00速动开关 结构形式 B (v4) |
| 触点材质 | Silver or gold速动开关 结构形式 B (v4) |
| 短路保护 | 2 A gG速动开关 结构形式 B (v4) |
| 执行器 | Push button, roller lever, plain lever, simulated roller lever速动开关 结构形式 B (v4) |
| 自由位置 | 9.10 ±0.15 (push button)速动开关 结构形式 B (v4) |
| 动作位置 | 8.40 ±0.20 (push button)速动开关 结构形式 B (v4) |
| 释放位置 | 8.55 ±0.20 (push button)速动开关 结构形式 B (v4) |
| 正向开启总行程 | 7.35 (push button)速动开关 结构形式 B (v4) |
| 总行程位置 | 7.15 (push button)速动开关 结构形式 B (v4) |
| 动作差程 | 0.15 (typical, push button)速动开关 结构形式 B (v4) |
| 正面安装 | —速动开关 结构形式 B (v4) |
| 侧向并排安装 | yes, side mount速动开关 结构形式 B (v4) |
| 抗振动 | 50 g (10 … 500 Hz all directions, without aux. actuator at 0.1 ms max. opening time)速动开关 结构形式 B (v4) |
| 抗冲击 | 50 g, half sinus (without aux. actuator at 0.1 ms )速动开关 结构形式 B (v4) |
| 外壳材质 | PC, green transparent / PC, black速动开关 结构形式 B (v4) |
| 机械寿命 | 1.5 million cycles min.速动开关 结构形式 B (v4) |
| 工作温度 | -40 °C … +85 °C速动开关 结构形式 B (v4) |
| 说明 | Data valid for new switches with silver contacts速动开关 结构形式 B (v4) |
