产品概述

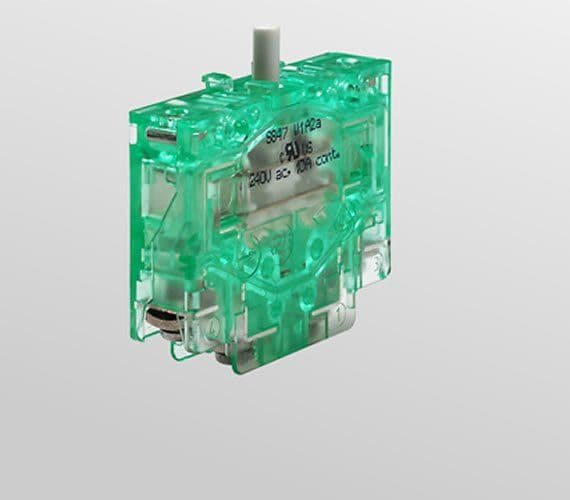

S847 是 Schaltbau（德国）速动开关，属结构形式 F，适用于轨道交通、工业控制与高可靠性电气设备中的速动切换、限位检测与安全联锁回路。德国原装进口，提供选型支持、技术资料与报价服务。
技术参数
| 触点配置 | SPDT-DB (Form Zb) snap-action switch with double-break contacts,4 terminals, positive opening operation, wiping action, and 2 galvanically isolated contact bridges速动开关 结构形式 F |
|---|---|
| 约定发热电流 | 10 A at T = 85°C速动开关 结构形式 F |
| 约定发热电流 | 10 A at T = 85°C速动开关 结构形式 F |
| 额定绝缘电压 | 400 V速动开关 结构形式 F |
| 额定绝缘电压 | 300 V速动开关 结构形式 F |
| 污染等级 | PD 3速动开关 结构形式 F |
| 污染等级 | PD 3速动开关 结构形式 F |
| 额定冲击耐受电压 | 4 kV速动开关 结构形式 F |
| 使用类别 | AC-15, 230 VAC/1.5 A / DC-13, 110 VDC/1.0 A速动开关 结构形式 F |
| 使用类别 | 240 V AC/1.5 A / DC 120 VDC/1.0 A (General Purpose)速动开关 结构形式 F |
| 防护等级 | IP40/IP00, IP60/00, IP67/00速动开关 结构形式 F |
| 触点材质 | Silver or gold-plated silver速动开关 结构形式 F |
| 短路保护 | 10 A gL速动开关 结构形式 F |
| 执行器 | Push button, roller lever速动开关 结构形式 F |
| 自由位置 | 8.85 ±0.15 (push button)速动开关 结构形式 F |
| 动作位置 | 6.60 ±0.25 (push button)速动开关 结构形式 F |
| 释放位置 | 8.00 ±0.25 (push button)速动开关 结构形式 F |
| 正向开启总行程 | 4.20 (push button)速动开关 结构形式 F |
| 总行程位置 | < 3.90 (push button)速动开关 结构形式 F |
| 动作差程 | 1.4 (typical, push button)速动开关 结构形式 F |
| 正面安装 | yes, front mounting by nut retainers M3速动开关 结构形式 F |
| 侧向并排安装 | yes, side mount速动开关 结构形式 F |
| 抗振动 | 30 g max. (10 … 500 Hz all directions, without aux. actuator at 0.1 ms max. opening time)速动开关 结构形式 F |
| 抗冲击 | 50 g max., half sinus (without aux. actuator at 0.1 ms max. opening time)速动开关 结构形式 F |
| 外壳材质 | PC, green transparent速动开关 结构形式 F |
| 机械寿命 | 10 million cycles min.速动开关 结构形式 F |
| 工作温度 | -40 °C … +85 °C速动开关 结构形式 F |
| 说明 | Data valid for new switches with silver contacts速动开关 结构形式 F |
