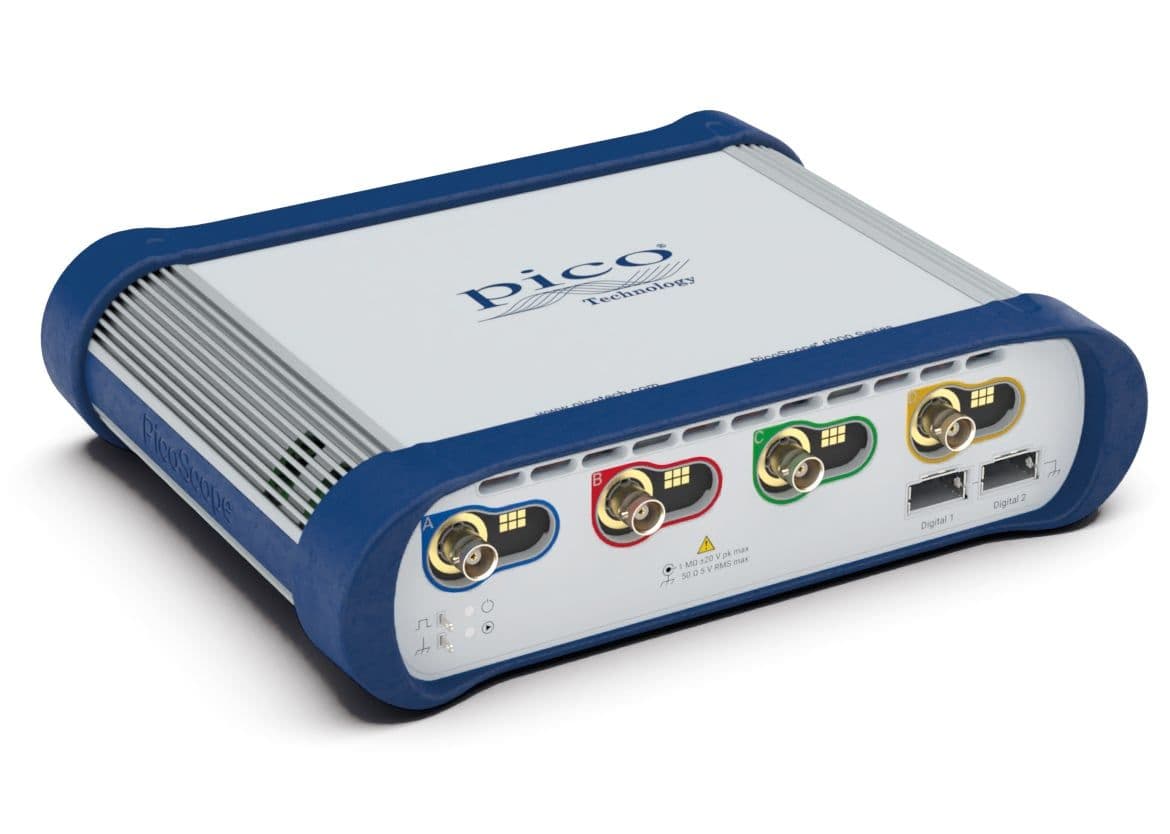

PicoScope 6000E Series
PicoScope 6000E Series
PicoScope 6000E 系列深存储 MSO 示波器提供 3 GHz 带宽、5 GS/s 采样与 16 通道逻辑分析，适合高速数字与功率电子调试。
产品概述
PicoScope 6000E 系列为深存储 MSO 示波器，提供最高 3 GHz 带宽与 5 GS/s 实时采样（单通道，FlexRes 8/10/12 位可选），并集成 16 通道 MSO 逻辑分析。连续流模式存储深度 100 MS，波形缓冲达 100 万段（PicoSDK），适用于高速串行总线、功率电子与复杂嵌入式系统的长时捕获与调试。
技术参数
| 上升时间（计算值） | < 1.3 ns nsPicoScope 示波器 |
|---|---|
| 垂直分辨率 | FlexRes™ models: 8, 10 or 12 bits Other models: 8 bitsPicoScope 示波器 |
| 增强垂直分辨率 | Up to four extra bits beyond ADC resolutionPicoScope 示波器 |
| 输入量程（1 MΩ 模式） | ±10 mV, ±20 mV, ±50 mV, ±100 mV, ±200 mV, ±500 mV, ±1 V, ±2 V, ±5 V, ±10 V, ±20 V VPicoScope 示波器 |
| 直流增益精度（8 位型号） | ±(1.5% of signal + 1 LSB)PicoScope 示波器 |
| 直流偏置精度 | ±(1% of full scale + 250 μV)PicoScope 示波器 |
| 数字通道数（MSO） | 16 channels (2 ports of 8 channels each)PicoScope 示波器 |
| 最高实时采样率（单模拟通道） | 5 GS/s GS/sPicoScope 示波器 |
| 连续流模式存储深度 | 100 MS in PicoScope software. Buffering using full device memory when using PicoSDK, no limit on total duration of capture.PicoScope 示波器 |
| 波形缓冲段数（PicoScope） | 40 000PicoScope 示波器 |
| 时基范围 | 1 ns/div to 5000 s/divPicoScope 示波器 |
| 时基初始精度 | ±2 ppmPicoScope 示波器 |
| 噪声（8 位型号） | < 200 μV RMS on most sensitive rangePicoScope 示波器 |
| 带宽平坦度 | (+0.3 dB, -3 dB) from DC to full bandwidthPicoScope 示波器 |
